射出成形金型の二輪車部品への応用
2025-11-27
オートバイ部品への射出成形の応用は、性能、外観、コスト、耐久性の点で非常に要求の厳しい分野です。自動車の射出成形に似ていますが、その独特の特徴は、オートバイのよりコンパクトな構造、より大きな環境への露出、およびシームレスなヒューマン マシン インターフェイスの重視に由来しています。
以下は、オートバイ部品への射出成形の応用に関する包括的な分析です。
I. 適用範囲: 外観からコア機能コンポーネントまで

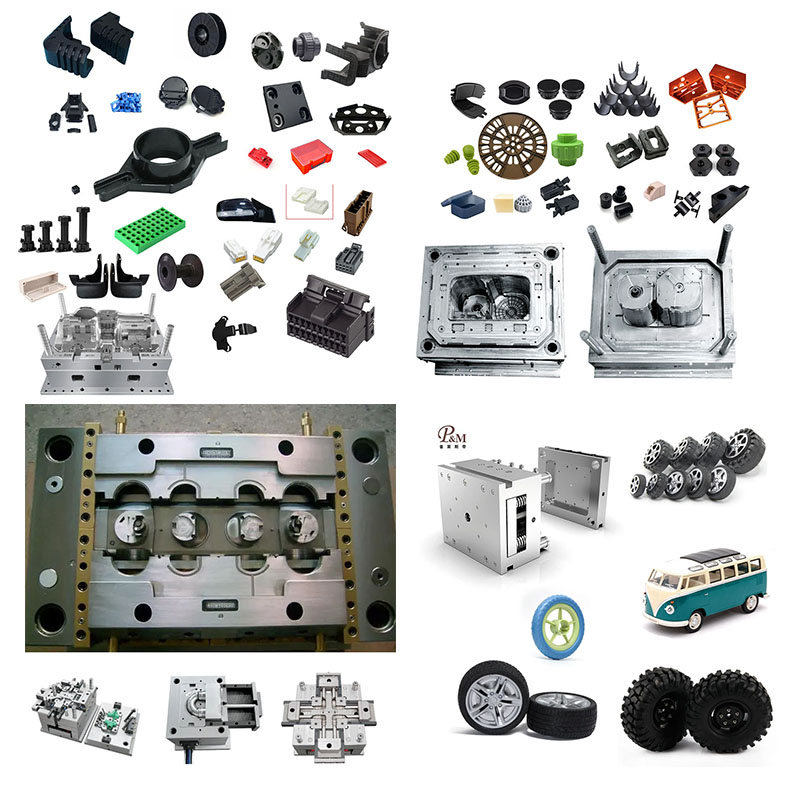

プラスチック射出成形部品はオートバイのいたるところに使用されており、主に次のカテゴリに分類されます。
1. 外装カバーと空力システム
これは、オートバイの美しさと空力性能を直接決定する最大かつ最も顕著な用途です。
**フル フライ:** スポーツ バイクやストリート バイクのアウター シェル。大きく複雑な曲面を特徴とし、非常に高い表面光沢と一貫性が求められます。
**フェンダー:** 比較的単純な構造ですが、十分な強度が必要な前後フェンダー。
**サイドカバー/装飾パネル:** フレームの側面を覆うパーツで、通常はブランドロゴが付いています。
1. **フェアリング/フロントガラス:** 透明 (PC 素材など) または着色されたコンポーネントが必要な場合があります。
2. **機能および構造コンポーネント:** これらの目立たない部品は、オートバイの安全性と機能にとって非常に重要です。
**インテークマニホールド：** 高い耐熱性と強度が必要で、PA66-GF30を共通で使用します。
**エア フィルター ハウジング:** 密閉性と耐油性が必要です。
**ダッシュボード ハウジング:** 美観的なコンポーネントであり、耐候性と UV 保護が必要です。
**ハンドルガード カバー/ハンドルガード エンド:** 多くの場合、内部の剛性 ABS フレームと外部の柔らかい TPE/TPU 素材を使用した射出成形を使用して製造され、快適なグリップを実現します。
**ランプソケットとハウジング:** ヘッドライトとテールライトのハウジング。ヘッドライトハウジングは透明な PC で作られる場合があります。
**さまざまなブラケットとマウント:** バックミラーブラケット、ナンバープレートホルダーなど。
3. **エンジン周辺部品:** 高温耐性と耐油性が必要な過酷な環境で動作します。
**エンジンサイドカバー:** 軽量化を図るため、一部の金属製カバーを交換します。
クラッチカバー
オイルサイトグラス：小さな透明部分。
4. 内装部品（主にスクーター）
ダッシュボードASSY：スピードメーター、タコメーター、インジケーターランプ等を一体化した複雑な構造。
フロント収納コンパートメント/グローブボックス
フットペダル
Ⅲ．主要な製造プロセスと品質管理
オートバイ部品の金型は精密金型の一般的なプロセスに従いますが、焦点は異なります。
DFM (製造可能性分析): 重要。主要な分析:
パーティングラインのデザイン：目立たない場所に隠し、フラッシュの影響を受けないようにする方法。
ゲートの場所: 目に見えない表面、または後でカバーできる場所に配置する必要があります。
収縮率: 大型の外装部品の場合、組み立て中に大きな隙間が生じないよう、さまざまな方向の収縮を正確に計算する必要があります。
モールドフロー解析: 必ず必要です。
ウェルド ラインの位置を予測し、応力の低い領域または目に見えない領域にウェルド ラインを誘導します。
保持圧力曲線を最適化して、大きなカバー部品の表面の収縮による凹みを防ぎます。
金型鋼と機械加工:
外装部品には鏡面仕上げに優れた高純度鋼材（スウェーデン製S136H、ドイツ製2344ESRなど）が多く使用されます。
複雑な曲面は5軸CNC加工で加工し、コーナークリアリングは精密放電加工機で、インサートはワイヤー放電加工機で加工します。
金型のテストと検証:
外観レビュー: 標準部品は、標準の照明条件下でお客様による厳格なレビューを受けます。
パフォーマンステスト:
落下試験：車両駐車時のサイドカバーなどの部品の落下を模擬します。
振動疲労テスト: エンジンと道路の振動をシミュレートし、取り付けポイントに亀裂がないことを確認します。
耐候性試験: 加速老化試験は UV 老化室で実施されます。
IV.概要: 射出成形金型が現代のオートバイ製造にどのように影響を与えるか
シャープな形状の実現：射出成形技術により、デザイナーの想像力豊かな複雑な曲面やシャープなラインを実現できます。
軽量化と性能の向上: スチールをプラスチックに置き換えることでバネ下重量が軽減され、ハンドリングと燃費が向上します。
コストと効率：一度金型が完成すると、量産コストが非常に低くなり、生産効率が高くなります。
機能的な統合: 独創的な金型設計により、放熱グリル、取り付けポイント、ワイヤリング ハーネス クリップなどが単一部品に統合され、組み立て効率と信頼性が向上します。
結論: オートバイ部品の射出成形金型は、エンジニアリングとアートの組み合わせです。これらは量産のためのツールであるだけでなく、オートバイの設計コンセプト、性能目標、コスト管理を実際の製品に変換するための核となるキャリアでもあります。一枚の鋼板から精巧なプラスチック部品まで、射出成形金型は「翻訳者」と「実現者」の両方として欠かせない役割を果たしています。
