3D プリントから量産金型まで: プロトタイプ デザインが市場に届くまで
精巧にデザインされたプラスチックのプロトタイプが、デザイナーの作業台に静かに置かれています。店頭に並ぶことになる何千もの製品との間には、「型」として知られる溝があります。このギャップは、数え切れないほどの創造的なアイデアの墓場となってきました。
上海の新興企業のスタジオで、工業デザイナーのリー・ウェイさんは、人間工学に基づいたペット用給餌器の 3D プリントされたプロトタイプを手に持って慎重に検討しています。
「このプロトタイプを 17 バージョン繰り返しました」と彼女はサンプルをゆっくり回転させながら言います。 「しかし、オンラインプラットフォームで販売するには、少なくとも5,000ユニットを生産する必要があります。」
単一部品からバッチ生産、設計から商品に至るまで、この過程で最も重要なステップは、3D プリンティングから射出成形による大量生産までの製造ギャップを埋めることです。
01 プロトタイプの価値と限界
3D プリントはプロトタイピングに革命をもたらしました。デザイナーは、従来の数分の一のコストで、数日または数時間以内にアイデアを物理的な実体に変換できるようになりました。
このテクノロジーにより、迅速な反復が可能になります。 Li Wei 氏のチームは、ペット フィーダーのさまざまな角度、容量、素材の効果を 2 か月間にわたってテストしました。 「内部構造を観察するために、透明バージョンも印刷しました」と、作業台に置かれたカラフルなプロトタイプを指しながら彼女は言います。
ただし、3D プリントには克服できない制限があります。プロトタイプ 1 つあたりの材料コストは射出成形製品の数十倍になる可能性があり、生産速度はまったく異なります。1 つのフィーダーを 3D プリントするには 6 時間かかりますが、射出成形機は 30 秒ごとに 8 つのフィーダーを生産できます。
「より重要な問題は、パフォーマンスの違いです」とベテランの製造エンジニア、Chen Jianguo 氏は説明します。 「3D プリンティングの層ごとの構造により異方性が生じますが、射出成形製品はより優れた完全性とより高い強度を備えています。」
02 ギャップを埋めるための重要な決断
プロトタイプから量産に移行するときに、設計者が最初に直面する重要な決定は、「いつ金型を作成するか?」ということです。
金型の作成には数万元から数十万元の先行投資が必要となり、スタートアップ チームにとっては大きなリスクとなります。 「金型の作成が早すぎたり遅すぎたりしたために、あまりにも多くの設計が失敗するのを私たちは見てきました」とチェン氏は言います。
この決定の基準には、設計の成熟度、市場需要の検証、生産規模の予測が含まれます。 Li Wei 氏のチームは、製品の 3,000 件以上の予約注文を確保した後でのみ、金型への投資を決定しました。
金型作成前の設計の最適化も同様に重要です。設計者は、均一な肉厚、適切な抜き勾配、適切なパーティング ラインの位置など、射出成形プロセスの要件を考慮する必要があります。
「3D プリントで作成した美しいプロトタイプの多くは、金型作成に直接使用すると失敗してしまいます」とチェン氏は指摘します。 「たとえば、このフィーダーの初期設計には直角と厚さのバリエーションが多すぎました。射出成形生産に適応させるために、23 の修正を提案しました。」
03 金型：量産への道を拓く
金型は射出成形量産の中核となるツールであり、最大の先行投資となります。単純な単一キャビティ金型のコストは 30,000 ～ 80,000 RMB ですが、複雑な複数キャビティ金型の場合は数十万元かかる場合があります。
金型の製造自体は精密工学プロセスです。現代の金型工場では、CNC 工作機械、放電加工 (EDM)、深穴掘削装置を使用して、髪の毛の直径の 10 分の 1 である 0.005 ミリメートルに達する精度で特殊鋼のブロックを金型に加工します。
「金型はプロトタイプをコピーするためだけのものではありません。生産プロセスを最適化するためのものです」と金型設計者の Zhao Feng 氏は言います。 「すべてのサイクルで適格な製品を効率的に生産できるように、ゲートの位置、冷却システム、排出機構を考慮する必要があります。」
金型の寿命は、製品単位あたりのコストに直接影響します。高品質の金型は何百万もの製品を生産することができ、金型コストをアイテムあたりわずか数セントにまで償却できる可能性があります。
04 試作と調整
最初の金型が完成したら、実際のテストが始まります。試作成形は、金型設計を検証し、射出成形パラメータを調整するための重要な段階であり、通常は 3 ～ 5 回の反復が必要です。
「最初の試運転では、さまざまな問題が明らかになることもよくあります」とチェン氏はリー・ウェイ氏のチームの経験を振り返る。 「彼らのフィーダーには当初、収縮と目立つウェルドラインという問題がありました。」
エンジニアは、射出パラメータ (温度、圧力、速度、時間) を調整することで、生産プロセスを徐々に最適化します。同時に、仕上げを改善するために表面を研磨したり、効率を向上させるために冷却チャネルを変更したりするなど、金型自体の微調整が必要になる場合があります。
リー・ウェイさんは試作の全工程を目撃した。 「最初の射出成形フィーダーが金型から取り出されるのを見るのは、3D プリントとはまったく異なるものでした。より頑丈で、質感がより均一で、より『本物の』製品のように感じられました」と彼女は言います。
05 材料選択の経済学
3D プリンティングから射出成形への移行は、材料の選択にも根本的な変化をもたらします。 3D プリンティングでは通常、PLA や ABS などの専用フィラメントが使用されますが、射出成形ではさまざまなコスト構造で幅広いエンジニアリング プラスチックが提供されます。
「最終的には食品グレードの PP (ポリプロピレン) 素材を選択しました」と Li Wei 氏は説明します。 「安全なだけでなく、3D プリント材料よりもはるかにコストが低く、成形特性も優れています。」
材料コストは射出成形生産の大きな部分を占めます。設計を最適化して材料の使用量を削減し、コスト効率の高い材料サプライヤーを選択することは、製品の市場競争力に直接影響を与える可能性があります。
大規模生産により、材料リサイクルも可能になります。射出成形時に発生するスプルーランナーや不良品を粉砕し、一定の割合で生産に再投入することで、さらなるコスト削減を実現します。
06 生産リズムと品質管理
量産に入ると、生産リズムと品質管理が重要になります。中型の射出成形機は、毎日数万個のフィーダーを生産できます。各製品が基準を満たしていることはどのようにして確認されますか?

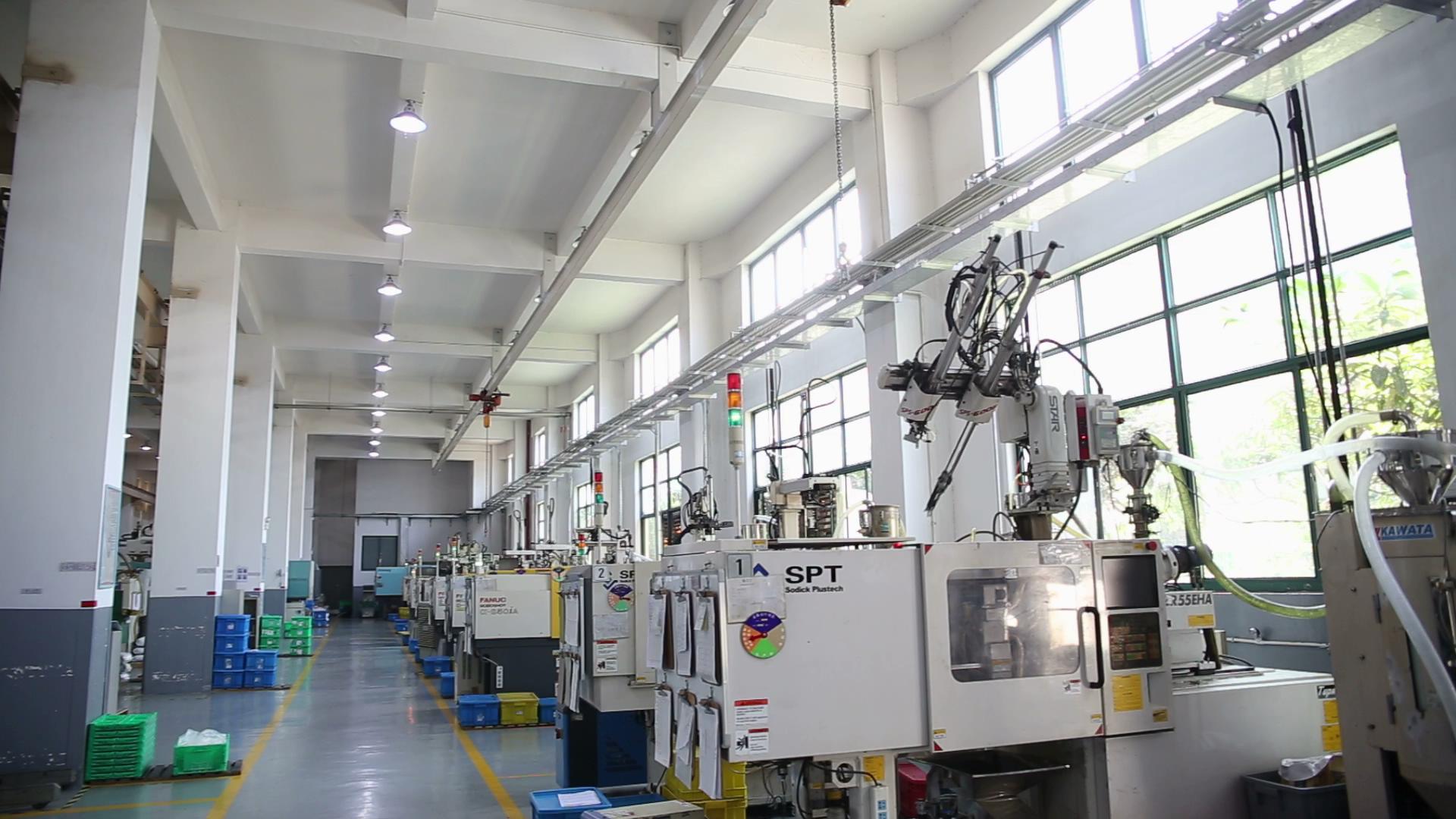

最新の射出成形ワークショップには、さまざまな監視方法が装備されています。センサーは射出圧力と温度をリアルタイムで監視します。ビジョンシステムは各製品の表面欠陥を検査します。寸法測定と機能テストのために定期的にサンプリングが行われます。
「生産ラインに 3 つの検査ポイントを設置しました」とチェン氏は言います。全ての検査に合格したものだけを梱包・保管しております。
品質管理は製品の一貫性だけでなく、ブランドの評判にも影響します。不良率が適切に管理された生産ラインにより、ブランドはアフターセールスコストを大幅に節約できます。
07 市場への道
射出成形ペットフィーダーの最初のバッチが生産ラインから出荷されるとき、市場への旅はまだ始まったばかりです。
パッケージデザインは、輸送中の保護と小売環境でのアピールを考慮する必要があります。 Li Wei 氏のチームは、フィーダーの機能を紹介する窓付きのパッケージを特別にデザインしました。 「消費者はフィーダーの角度と質感を直感的に見ることができます」と彼女は言います。
大量生産後は、物流と在庫管理に新たな課題が生じます。 「生産速度、在庫コスト、市場の需要のバランスを取る必要がある」とリー・ウェイ氏は指摘する。 「これはプロトタイピングとはまったく異なる検討事項です。」
3D プリントによるプロトタイプから射出成形による量産製品への移行は、単なる製造方法の変化ではなく、考え方の変化でもあります。デザイナーは、単一の精巧なオブジェクトの作成から、効率的に生産可能で市場競争力のある商品のデザインに移行する必要があります。
リー・ウェイのスタジオでハミングする 3D プリンターから、工場でリズミカルに作動する射出成形機まで。作業台上のユニークなプロトタイプから、倉庫にきちんと積み上げられた何千もの製品まで、この道の各ステップには、さまざまな専門知識と意思決定が必要です。
金型は、デザインと市場、プロトタイプと製品を結びつける、創造性の架け橋です。多額の投資が必要ですが、良いアイデアを実行可能なビジネスに変えるためには不可欠な道です。
ペットフィーダーが発売されてから最初の 1 週間で、Li Wei のチームは最初のユーザー フィードバックを受け取りました。 「ある顧客は、このフィーダーは以前に使用していたものよりもはるかにうまく機能し、彼女の猫がついにあちこちに食べ物を散らかさなくなったと言いました」とリー・ウェイさんは笑顔で言います。
この瞬間、3D プリンターから始まった旅は、ついに正当な目的地、つまり現実世界の真のニーズを満たすことに到達しました。
