パイプ詰まり解消成形品

当社は豊富な経験と完璧なサプライチェーンを通じて、お客様の特定のニーズを満たす高品質のカスタマイズされたパイプ詰まり除去成形製品を提供できます。同時に、当社は10年間の専門的な外国貿易サービスの経験があり、外国貿易プロセスを理解し、お客様により良いサービスを提供します。パイプ詰まり防止成形品については、主に射出成形金型を使用して、対応するプラスチック部品を製造することができます。

キッチンや浴室の掃除によく使われるパイプ詰まり解消器は、通常、ABS、PP、ナイロンなどのエンジニアリング プラスチックの射出成形によって製造されます。これらの製品には、高強度、優れた靱性、耐摩耗性、寸法安定性などの特性が求められます。さらに、その構造には、ハンドル、スパイラル ロッド、ロッキング クリップ、伸縮セクションなどの複雑なコンポーネントが組み込まれていることが多く、射出成形プロセス、金型設計、および原材料の管理に厳しい要求が課せられます。この記事では、パイプ詰まり除去装置の射出成形の中核となる要点を体系的に概説します。これには、原材料の選択から金型の設計、プロセスパラメータ、欠陥管理、生産管理に至るまでの側面が含まれており、それによって製品の品質と生産の安定性の両方が確保されます。

I. 原料の選択と前処理

パイプ詰まり除去装置は頻繁に機械的ストレスにさらされ、複雑な環境で使用されるため、原材料の性能が製品の耐久性に直接影響します。 ABS プラスチックは、剛性と靭性のバランスが取れ、優れた表面光沢を備え、成形が容易なため、ハンドルやメインハウジングシェルによく使用されます。変性 PP または強化ナイロンは、曲げや疲労に対する耐性を強化するために、スパイラルの詰まり除去ロッドや伸縮コンポーネントによく選択されます。ソフト TPE をシーリング クリップと接続ポイントに採用すると、複数材料 (硬質プラスチックと軟質プラスチック) の共射出成形が容易になり、グリップの快適さとシーリング効果が向上します。

原料の前処理は成形プロセスの基礎となります。 ABS やナイロンなどの吸湿性素材は事前乾燥が必要です。通常、ナイロンの場合は 80 ～ 90°C で 4 ～ 6 時間の乾燥が必要ですが、ABS では 70 ～ 80°C で 2 ～ 3 時間の乾燥が必要です。このステップにより、気泡、シルバーストリーク、機械的強度の低下など、湿気に関連した欠陥が防止されます。 PP 原料は良好な流動特性を示し、通常は乾燥を必要としませんが、ゲートの詰まりやコールド スラグの形成を防ぐために不純物を除去することが不可欠です。製造中、原材料の不適切な混合によって引き起こされる脆性破壊や変形を避けるために、各製品コンポーネントの特定の耐応力要件に基づいて材料を個別に選択する必要があります。

II.金型設計における重要な考慮事項

金型の構造は成形効率や製品精度に直接影響します。パイプ詰まり除去装置は通常、細くて非対称な構造を特徴とするため、金型設計では次の側面を優先する必要があります。

ゲートとランナーの設計: 本体コンポーネントの場合は、製品の表面に目に見えるゲート跡が現れるのを防ぐために、サイド ゲートまたはサブマリン ゲートが推奨されます。スパイラル ロッドなどの細いコンポーネントの場合は、均一な溶融充填を確保し、ショート ショットやヒケを防ぐために、マルチポイント ゲートを使用することをお勧めします。圧力損失を最小限に抑え、溶融物が急激に冷えるのを防ぐために、ランナーは短くて厚い必要があります。

**通気および冷却システム:** 壁の厚さが不均一または複雑な構造の製品は、空気が閉じ込められやすいです。したがって、焦げやボイドを防ぐために、パーティング ラインとウェルド ラインの位置に通気溝 (通常は深さ 0.02 ～ 0.05 mm) を組み込む必要があります。冷却チャネルは均一に配置される必要があります。細長い部品では、安定した金型温度を維持し、変形や内部応力を最小限に抑えるためにコンフォーマル冷却を利用する必要があります。

**脱型および取り出し構造:** 詰まり除去ツールの多くはアンダーカットまたはスナップフィット機構を備えているため、スライダーと角度付きリフター機構は、無理な脱型によって引き起こされる表面の損傷や破損を防ぐように設計する必要があります。均一な力の分散を確保し、製品の「白化」マークや変形を防ぐために、取り出しにはエジェクター ピンとストリッパー プレートを組み合わせて使用​​する必要があります。型キャビティの表面は、離型抵抗を軽減し、表面仕上げの品質を向上させるために研磨する必要があります。

**III.射出成形プロセスパラメータの制御**

適切なプロセスパラメータを確立することは、成形品質を確保する上で重要であり、原材料の特定の特性と製品の構造設計に基づいた動的な調整が必要です。

**温度管理:** バレルの温度は「前部が高く、後部が低い」という原則に従う必要があります。 ABS の場合、バレル温度は通常 180°C ～ 220°C の範囲で、ノズル温度はわずかに低く設定されます (5°C ～ 10°C)。 PP の場合、温度範囲は 170°C ～ 200°C です。ナイロンの場合は 220°C ～ 260°C です。内部応力を誘発する可能性のある早期冷却を防止しながら、適切な溶融流動性を確保するには、金型温度を 40°C ～ 60°C に維持する必要があります。

**圧力と速度:** 射出圧力は製品の壁の厚さに応じて調整する必要があり、通常は 70 MPa ～ 120 MPa の範囲です。細いコンポーネントの場合、不完全な充填を防ぐために圧力をわずかに高める必要がある場合があります。射出速度は段階的に制御する必要があります。初速度が低いと射出が妨げられます。高い中間速度により、迅速な充填が容易になります。最終速度が低いため、バリの形成が最小限に抑えられます。溶融収縮を補償し、ヒケを最小限に抑えるために、保持圧力は射出圧力の 50% ～ 70% に設定し、保持時間は 5 ～ 15 秒にする必要があります。

**スクリュー速度と背圧:** 過度のせん断加熱による材料の劣化を防ぐために、スクリューの回転速度は 30 rpm ～ 60 rpm に維持する必要があります。均一な溶融可塑化を確保し、ボイドや層間剥離の形成を防ぐために、背圧は 3 MPa ～ 8 MPa に設定する必要があります。冷却時間は製品の壁の厚さに基づいて設定され、通常は 20 ～ 40 秒の範囲で、型から外す前に製品が完全に固まることを確認します。

IV.よくある不具合と改善策

パイプ詰まり除去装置の射出成形では、変形、脆性亀裂、ウェルド ライン、バリなどの欠陥が発生しやすくなります。したがって、対象を絞った最適化が必要です。

**変形と反り:** 主に不均一な冷却または過度の内部応力が原因で発生します。解決策には、冷却水路の最適化、冷却時間の延長、保持圧力パラメーターの調整、細いコンポーネントへの補強リブの追加、脱型後の修正のための成形治具の使用などが含まれます。

**脆性亀裂および破壊:** 主に原材料の乾燥不足、過度の温度による劣化、または不十分な充填が原因で発生します。解決策には、原材料を厳密に乾燥し、バレル温度を下げ、射出圧力と保持圧力を高め、重要な耐荷重領域でウェルド ラインを確実に回避することが含まれます。

**気泡と銀色の縞模様:** 湿気、閉じ込められた空気、または溶融物の劣化が原因で発生します。対策には、原材料の乾燥の強化、金型の通気の改善、スクリューの速度と背圧の低減、空気の閉じ込めの最小限化などが含まれます。

**バリとバリ:** 不十分なクランプ力、過度の材料温度、または過剰な金型クリアランスが原因で発生します。解決策には、型締力を適切に高める、材料温度と射出圧力を下げる、金型のパーティング ラインを修復するなどが含まれます。

V. 生産管理と品質管理

人的エラーを最小限に抑えるために、生産プロセス内で標準化された手順を確立する必要があります。開始前に、金型の清浄度を検査し、加熱システムを確認し、型締力を確認します。色の汚れや黒い斑点を防ぐために、ノズルとバレルに残った材料を定期的に掃除してください。量産中は、製品の寸法、強度、外観について定期的なスポットチェックを実施します。特に、詰まりを解消するロッドの耐屈曲性とハンドル接続部の構造的完全性のテストに重点を置きます。

軟質プラスチックと硬質プラスチックの両方を共射出成形する製品では、層間剥離や剥離を防ぐために、2 つの材料間の接着強度を慎重に制御する必要があります。長期にわたる生産の安定性を確保するには、金型の定期的なメンテナンス、特に通気チャネル、排出機構、冷却水チャネルに関するメンテナンスが必要です。

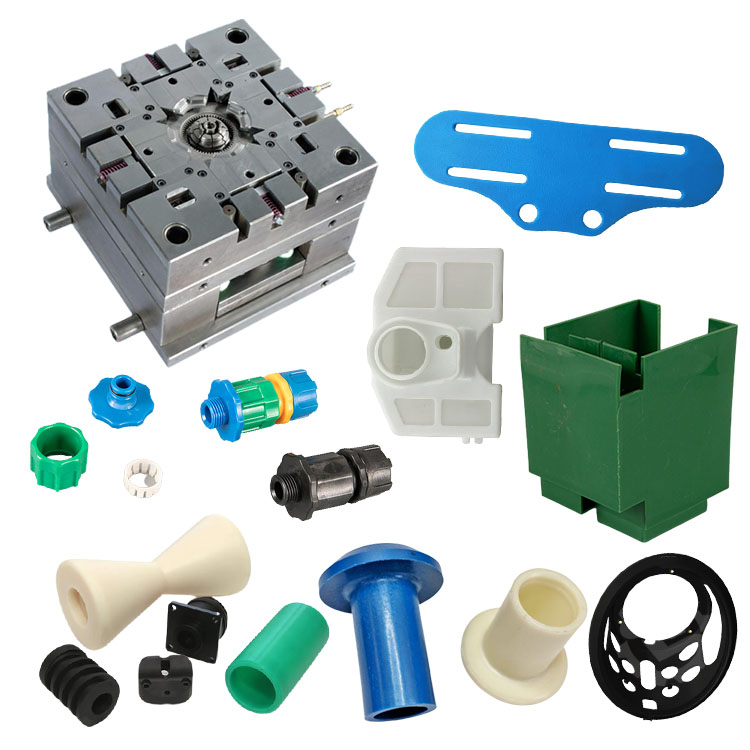

プラスチック射出成形金型の製作
