カメラモールディング

さらに、当社は、原材料の供給と印刷品質の供給を確保するために、プラスチック製の原材料サプライヤー、印刷メーカーなどとの協力関係を確立しています。当社の豊富な体験と完璧なサプライチェーンを通じて、当社は顧客に高品質のカスタマイズされたカメラ製品を提供して、特定のニーズを満たすことができます。同時に、私たちは10年間の専門的な外国貿易サービスの経験を持ち、外国貿易プロセスを理解し、お客様に適しています。カメラ製品の場合、対応するプラスチック部品を作成できます。これは、主に射出型を使用して行われます。

カメラの射出型の生産は、精密な構造成形、光学性能要件、自動化の適応要件を組み合わせる必要があります

1。コア設計ポイント

1）別れおよびスライダー構造の設計

カメラハウジングには、多くの場合、多方向のアンダーカット構造（レンズバックル、熱散逸穴、ワイヤーハーネスインターフェイスなど）、フロント金型スライダー（T-Slotまたは油圧ドライブ）とリア金型傾斜したトップの組み合わせ溶液が必要です。たとえば、携帯電話カメラフレームの金属挿入物は、スプリットインサートデザインを使用して正確に配置する必要があります。金型には、吸着機能を備えた配置スロットを装備する必要があり、金属インサートの4つの角は、射出成形偏差を避けるために真空陰圧によって固定されています。

別れの表面は、外観の表面を回避する必要があり、ゲートは通常、隠された領域（バッテリーコンパートメントの内側など）で選択されます。ポイントゲートまたはダイビング接着剤は、光学性能に影響を与える溶接マークを避けるために使用されます

2）高密度のコアと冷却システム

細長いコア（レンズ取り付け穴など）は、耐熱性鋼（Nak80またはS136）で作る必要があり、熱散逸効率を改善し、変形を防ぐために銅冷却棒が組み込まれています。金型コアの四隅は、5°Tigerの口の位置で設計されており、カビの閉じ精度は0.01mm以下です。

冷却システムは弾性液体バッグの設計を採用し、循環クーラントは熱散逸の均一性を改善します。これは、複雑な中空構造の熱放散要件に適しています。

3）ホットランナーと排出最適化

マルチキャビティ金型は、カメラベースなどの薄壁部品の生産に適した廃棄物を削減し、融解の流動性を確保するためにホットランナーシステムを推奨しています。 （同時に、顧客の予算と製品構造によって決定されるコールドランナーを選択することもできます）

排出メカニズムは、Z字型のエジェクターとマニピュレーターを使用して、Demoldingで協力します。透明な部品は傷を避ける必要があります。 CCDビジョンシステムを統合して自動ソートを実現する場合があります

2。技術的な困難と解決策

1）メタルインサートの位置と折demolding

問題：携帯電話カメラフレームの金属インサート（下部フレームと三角形のネガを含む）は、噴射圧力により簡単に相殺されます。

解決策：下部金型は、真空吸着機能を備えた配置溝で設計されており、金属挿入物の四隅は垂直換気チャネルと環状換気チャネルの組み合わせを介して吸着されています。金型が開かれた後、空気供給モードが切り替えられ、高圧ガスが挿入物を吹き飛ばして、折り返しを支援します

2）光学成分のシーリングの要件

問題：レンズとシェルの間のクリアランスは≤0.05mmでなければならず、不均一な収縮は、軽い漏れや水の浸透に簡単につながる可能性があります。

解決策：スプリットインサート設計は金型修復マージンを留保し、SPCプロセス制御を組み合わせて寸法の安定性を監視し、CCD検出システムを介したクリアランスを自動的に識別します

3）複数のワイヤーハーネスの統合成形

問題：180度の自動車カメラのワイヤーハーネスには、複数の同時注入が必要であり、従来の金型は非効率的です。

解決策：金型ストリップの組み合わせデザイン（金型ガイド列の位置付けを含む）、統合ホットランナーシステムとワイヤー固定プレート、複数のワイヤーハーネスの同期ポジショニング射出成形を実現し、金型コアの3コア構造により、ワイヤーハーネスの曲げ角の一貫性が保証されます。

3材料とプロセスの選択

1）金型鋼

できれば718H、S136（耐食性）またはNak80（高いポリッシュ性）を選択すると、キーインサートは寿命を延ばすために真空消光処理が必要です（同時に、顧客の予算と製品のデザインに応じて最高の金型材料の選択を提供します）

2）射出成形パラメーター制御

90-700Tの射出成形機を使用して、カビの温度コントローラーは温度を正確に制御します（±1°）、透明レンズカバーは収縮変形を減らすために石油循環システムを必要とし、100,000レベルのダストフリーワークショップで生成されます

3）表面処理

シェルにはしばしばエッチングプロセスまたはフロスト表面処理が必要であり、カビの空洞はアンチスリップと美学を改善するために革の穀物デザインを採用します（さまざまなカビのマットレザーグレインエフェクトがあります。ビデオを通じて顧客に送信して、顧客が自分で選択できるようにします）

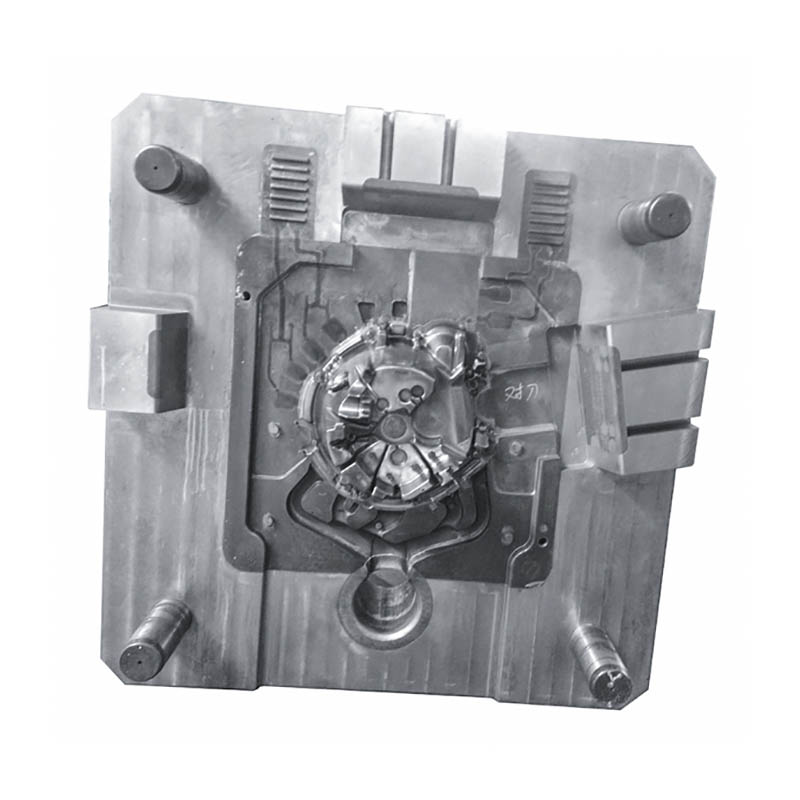

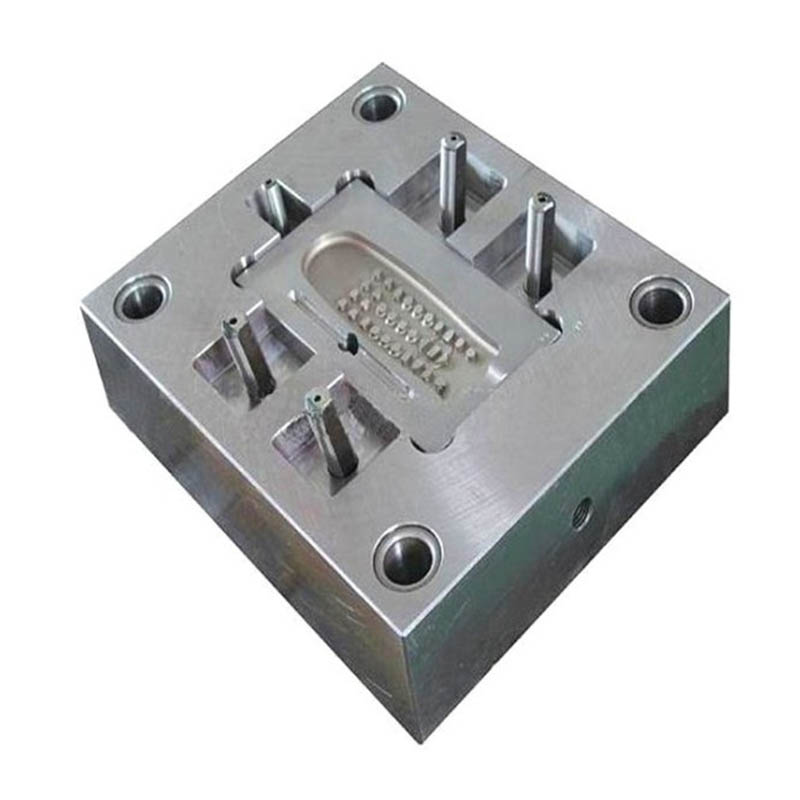

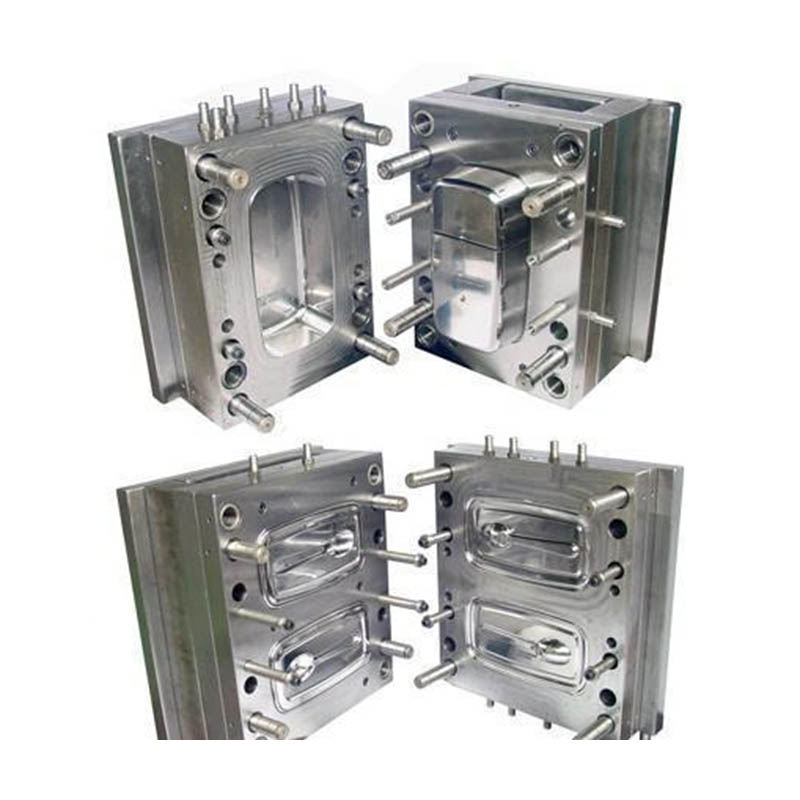

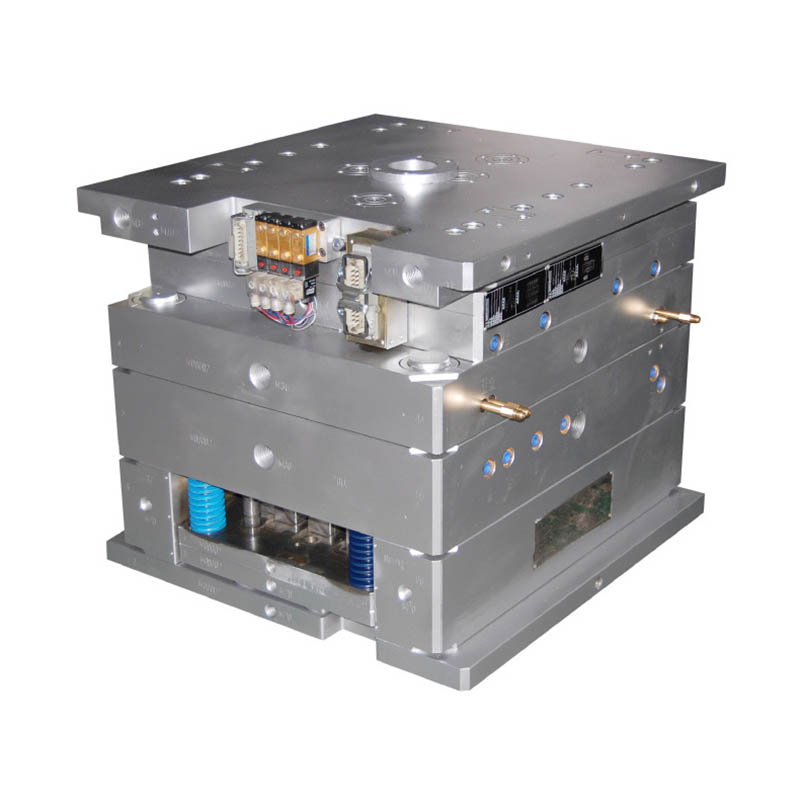

カメラ型

私たちはカメラ金メーカーであり、高品質のカメラ金製造を提供しています。カメラ製品をカスタマイズ/開発したい限り、私たちを見つけることができます。プロフェッショナルな射出金型の設計と成熟した製造技術があり、製品の設計モールドメイキングプロダクトプロダクトパッケージ製品輸送から、ワンストップサービスを提供しています。あらゆるリンクでお手伝いできます。あなたが私たちのところに来る限り、私たちはあなたに究極のサービスを提供し、製品の品質、生産時間、情報の対話などの観点からあなたを満足させます。

プラスチック射出型メイキング

プラスチック製の成形仕様

カビのデザイン：

トランザクションプロセス：

金型テスト：

製品パッケージ

工場

私たちはカスタムプラスチック型工場です。私たちの工場はプラスチック射出金型メーカーです。私たちは、プロのカスタムプラスチック型と10年間の外国貿易経験で17年の経験があります。私たちはカスタムプラスチック型のサプライヤーです。カスタムプラスチックカビサービスを提供できます。私たちの工場は、射出成形プラスチック部品を作ることができ、製品の品質があなたを満足させます。

50を超えるハイエンドマシンと数百人のエンジニアとデザイナーがあります。製品設計 - 金型制作 - 製品生産 - 製品パッケージ - 輸送から、ワンストップサービスを提供できます。完全な生産チェーンがあります。私たちはあなたのすべての要件を満たすことができます。

私たちが提供するサービス：

プロのカスタム金型サービス、プラスチック金型の設計と製造。プラスチック製品の生産、製品設計、金型デザイン、ブロー型カスタマイズ、回転型カスタマイズ、ダイキャスティングカビのカスタマイズ。 3D印刷サービス、CNC製造サービス、製品パッケージ、カスタマイズされたパッケージング、配送サービス。

私たちは常に、最初と時刻の品質の原則を順守しています。顧客に最高品質の製品を提供しながら、生産効率を最大化し、生産時間を短縮するようにしてください。私たちは、すべての顧客に、当社が設立以来顧客を失っていないことを伝えることを誇りに思っています。製品に問題がある場合、私たちは積極的に解決策を求め、最後まで責任を負います。
