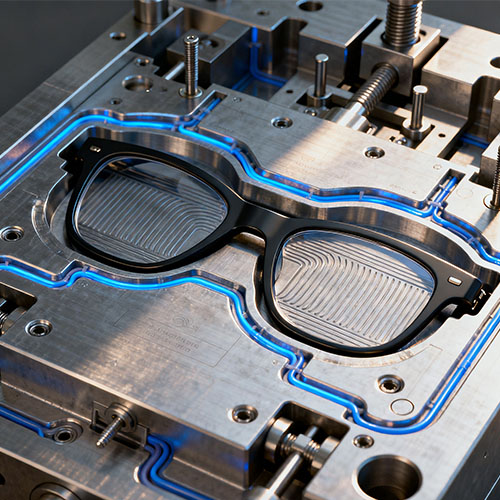

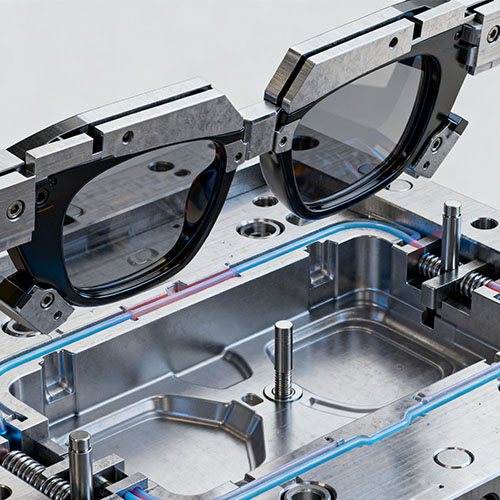

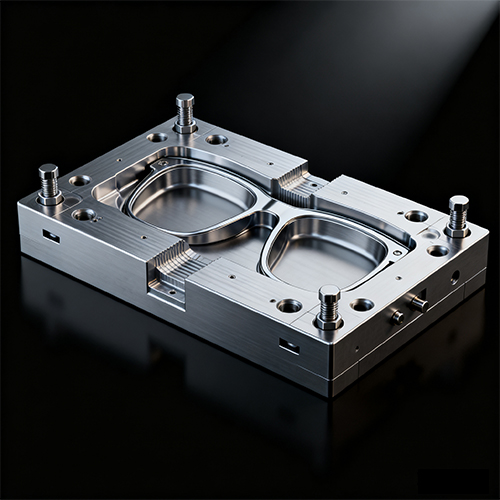

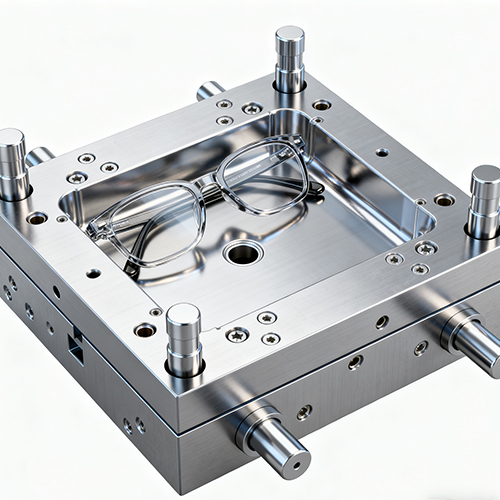

メガネフレーム用射出成形金型

メガネフレーム用射出成形金型とは、射出成形プロセスを通じてプラスチック製のメガネフレーム（レンズリム、テンプル、ノーズパッドブラケットなどのコンポーネント）を製造するために特別に設計されたカスタマイズされた金型を指します。その中心的な機能は、TR90、PC、ABS などの溶融したメガネ フレーム固有のプラスチックを精密キャビティとゲート システムを通じて金型に注入し、人間工学と高い寸法精度 (公差 ±0.02 mm) を満たすメガネ フレーム コンポーネントを形成することです。メガネフレーム用射出成形金型は、従来の金属製メガネフレーム金型（加工が複雑で高コスト）に比べ、複雑な曲面（レンズリムの曲率やテンプルの曲げ曲線など）と機能構造（ヒンジ取付穴やノーズパッドカードスロットなど）を高い生産効率（多数個取り、1金型生産サイクル15～25秒）で一体成形が実現できます。近視眼鏡、サングラス、スポーツゴーグルなどのプラスチック眼鏡フレームの量産に広く使用されています。

P&M メガネフレーム用射出成形金型の紹介

1 メガネフレーム用射出成形金型の主要な特性

1. 寸法精度管理：レンズリムの内径公差は±0.02 mm（レンズサイズに確実に適応するため）、テンプルの長さの偏差は≤0.1 mm（異なる頭囲を持つ人々に適応するため）、ノーズパッドブラケットの間隔誤差は≤0.05 mm（着用時に鼻梁を圧迫しないようにするため）です。  キャビティの表面粗さRa≤0.012μm。追加の研磨を行わなくても、成形されたメガネフレームの表面が滑らかで傷がつきません。

曲面フィット設計：レンズリムは眼球の輪郭にフィットする非球面キャビティ設計（曲率誤差≤0.5°）を採用しています。  テンプル屈曲部のキャビティは、頭部のサイドカーブに合わせて設計されており（曲率半径偏差≦0.1mm）、装着時に耳の後ろの輪郭にフィットし、均一な圧力分布（単位面積あたりの圧力≦0.3kPa）を実現します。

対称性の要件: 左右のレンズリムとテンプルキャビティの対称誤差は ≤0.03mm で、成形眼鏡フレームの左右の重量偏差が 0.5g 以内であることを保証し、着用時の傾きを防ぎます。

2. 複数の部品を一体成形し、組立を簡素化

眼鏡フレームは複数の部品で構成されており、射出成形金型では一部の部品を一体成形することができ、その後の組み立て工程を削減できます。

ミラーリングとノーズサポートブラケットの一体化：金型キャビティはミラーリングとノーズサポートブラケットを全体構造として設計し、従来の分割アセンブリにおける接着剤の剥離のリスクを回避し、接続強度を50％向上させます。

隠しスプルー設計：スプルーはミラー脚の端やノーズサポートブラケットの底部などの見えない領域に設定されており、外観への影響を避けるためにトリミングせずに組み立てることができます。

3. 多様な材料特性に適応し、性能と美しさを両立

メガネフレームの素材（TR90、PC、ABS）によって性能は大きく異なるため、それに応じて金型を最適化する必要があります。

4. 効率的な生産設計、コスト削減

メガネフレームの大量生産の需要に応え、高効率を強調した金型設計。

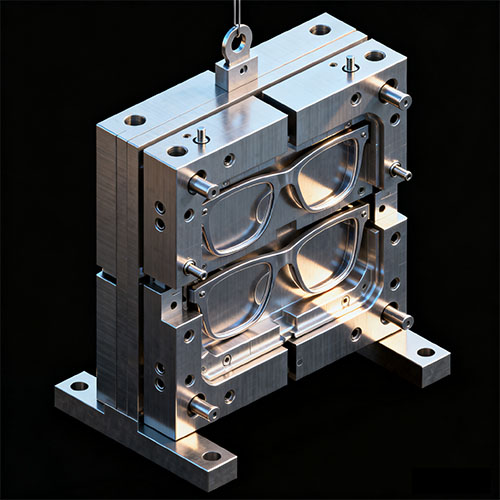

マルチキャビティレイアウト：1金型4個、または1金型8個の対称レイアウトを採用

長寿命設計: 金型キャビティは S136 ステンレス鋼 (強力な耐食性) または H13 熱間加工金型鋼 (優れた耐摩耗性) で作られており、金型寿命は 500,000 回以上で、頻繁な金型交換のコストを削減します。

II メガネフレーム用射出成形金型の製造工程

1. 製品設計と金型開発

(1) プロダクトデザイン

構造設計: CAD ソフトウェアを使用して、リムの厚さ、テンプルの断面形状、ノーズサポートの高さ、鼻梁のさまざまな高さに適応する設計に焦点を当てて、メガネフレームの 3D モデルを作成します。

(2) 金型開発

金型材料: 金型キャビティは S136 ステンレス鋼 (PC や透明 ABS などの高い外観要件を持つ材料に適しています) または H13 熱間加工金型鋼 (TR90 などの強靭な材料に適しており、耐用年数 500000 回以上) で作られています。ガイドコラムとガイドスリーブはSUJ2軸受鋼（硬度HRC58～62）製です。

金型キャビティ加工: 5 軸 CNC フライス加工によって予備成形が行われ、続いて放電加工によって複雑な表面が洗練され、最後にダイヤモンド研磨ペーストを使用して鏡面研磨が行われます。

冷却システム設計：ミラーリングエリアは円形の水路を採用し、ミラーレッグエリアは直線的な水路を採用し、各エリアでの均一な冷却を確保します。冷却時間は 15 ～ 25 秒以内に制御されます。

2. 原料の準備と射出成形

(1) 原料の前処理

(2) 射出成形

3. 後処理と品質検査

P&M メガネフレーム用射出成形金型(仕様)

P&M メガネフレーム用射出成形金型の特徴と用途

メガネフレームの機能的な位置付けやユーザーの違いに応じて、射出成形金型の設計や材料の選択には大きな適応性があります。主要なシナリオには次のものが含まれます。

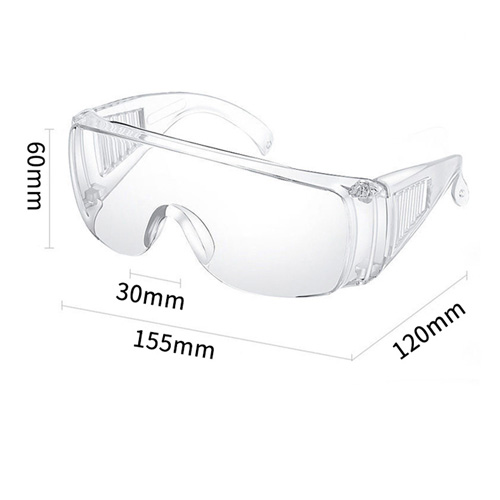

1. スポーツゴーグル金型

主な要件: 高い靭性、耐衝撃性、強力な耐候性、アウトドア スポーツ (ランニング、スキー、サイクリング) シナリオに適応し、激しい衝突や極端な環境に耐えることができます。

金型と材料の特徴:

金型キャビティは H13 熱間加工金型鋼 (良好な耐摩耗性、耐用年数 ≥500,000 サイクル) を使用し、レンズリムのキャビティは大きな曲率で設計され (顔面保護範囲に適応)、壁厚は均一に 1.5 ～ 2.0 mm (耐衝撃性を強化) です。

TR90 材料 (衝撃強度 ≥60kJ/m²、1.5m の落下に壊れることなく耐えることができる) に適応した金型冷却システムは環状の水路 (間隔 8mm) を使用し、冷却時間は 25 秒で、TR90 成形後の内部応力を確保します。

テンプルキャビティには滑り止め加工（突起高さ0.3mm、間隔0.5mm）を一体化し、装着の安定性を高め、スポーツ時の滑りを防止します。

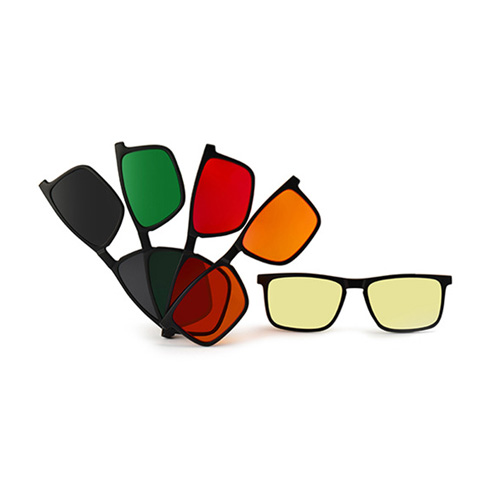

2. サングラス金型

主な要件: 美しい外観 (高光沢/マットな質感)、UV 保護、軽量、日常の旅行やファッションに合わせたシナリオに適しています。

金型と材料の特徴：

金型キャビティは S136 ステンレス鋼 (鏡面研磨 Ra ≤ 0.008 μ m) でできており、PC 透明材料または ABS 着色材料と互換性があり、ミラーフレームの表面が透明で完璧であることを保証します。

二色射出成形（ブラックミラーリングとゴールドミラー脚など）をサポートし、金型には180°回転機構（位置精度±0.003mm）が装備されており、接合部に明らかなギャップはありません（ギャップ≤0.01mm）。

ミラーリングキャビティに偏光レンズ取り付け溝（幅2.0mm、深さ0.5mm）を設け、滑らかな溝壁（Ra≦0.4μm）により、レンズがガタつきなくしっかりと取り付けられます。

3. 近視眼鏡フレーム金型

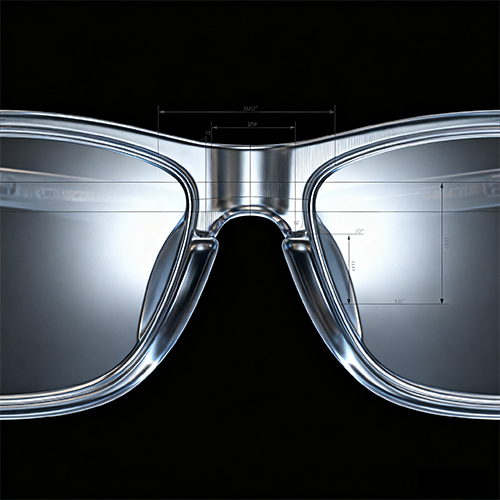

主な要件: 軽量、高い快適性、正確なサイズ、長時間の着用 (1 日あたり 8 ～ 12 時間) に適しており、レンズの取り付けとノーズブリッジのフィッティングに互換性があります。

金型と材料の特徴：

金型キャビティは1金型8キャビティの対称レイアウトを採用し(効率240個/時間)、ミラーリングの内径公差は±0.02mm(異なる度数のレンズとの互換性を確保するため)です。

ABS素材に適しており（軽量、単一フレーム重量≤15g）、鼻サポートキャビティの高さは調整可能（8〜12mm、鼻梁の高さが異なる人に適しています）
