微細精密射出成形

マイクロ精密射出成形とは、高精度の射出装置、専用の金型、厳格なプロセス管理を通じて、極めて小さなサイズ（通常部品重量 <1g、形状寸法 <0.1mm）または非常に高い精度要件（寸法公差 ≤±0.001mm、幾何公差 ≤±0.0005mm）のプラスチック部品の成形を実現する高度な射出成形技術を指します。その中心的な機能は、従来の射出成形の精度制限を打ち破り、部品重量偏差 ≤±0.005g、表面粗さ Ra≤0.02μm の微細構造 (マイクロチャネル、マイクロギア歯厚 <0.05mm など) を備えた複雑な部品を形成できることです。微細精密射出成形は、通常の精密射出成形（公差±0.01mm）と比較して、寸法制御、重量の均一性、微細構造の成形能力が桁違いに向上します。マイクロエレクトロニクス、低侵襲医療機器、航空宇宙用マイクロコンポーネントなどの分野で広く使用されており、ハイエンド製品の小型化と集積化を実現するための重要な製造技術です。

P&M マイクロ精密射出成形の紹介

1 微細精密射出成形の核となる特性

1. 超小型・超高精度制御

寸法精度: 通常の精密射出成形の±0.01mmを大きく上回る、寸法公差が±0.001mm以内に制御され、フィーチャサイズが0.1mm未満の部品(医療用カテーテル内径0.08mm、超小型電子コネクタピン幅0.06mmなど)を安定して成形できます。  閉ループ制御射出成形機 (位置再現性 ±0.0001mm) により、同じバッチ内の部品の寸法の一貫性を確保します (偏差 ≤±0.0005mm)。

幾何学的精度: 金型キャビティの超精密機械加工 (精度 ±0.0003 mm) と射出成形中の圧力/温度のリアルタイム調整によって達成される、マイクロギアピッチ累積誤差 ≤ ±0.0008mm、マイクロチャネル同軸度 ≤ ±0.0005mm などの部品幾何公差の厳密な制御。

重量精度: 重量が 0.5g 未満のマイクロ部品 (医療用マイクロバルブ、マイクロセンサーハウジングなど) の場合、注入量 (最小注入量は最大 0.001cm3) と圧力保持プロセスの正確な制御によって重量偏差が ±0.005 g 以内に制御され、重量変動による部品の機能への影響を回避します。

2. 複雑な微細構造の成形能力

微細精密射出成形は、従来の射出成形では形成が困難な微細構造を実現し、ハイエンド製品の機能要件を満たします。

マイクロチャネルと微小孔構造：断面サイズが 0.05 × 0.05 mm のマイクロチャネル（バイオチップやマイクロ熱交換器に使用）、最小微小孔直径が 0.02 mm（医療用アトマイザー ノズルなど）、バリや詰まりのない滑らかな細孔壁（Ra ≤ 0.01 μ m）を備えたマイクロチャネルを形成できます。

マイクロギヤとマイクロ伝動構造：成形弾性率≤0.01（歯厚0.03～0.05mm）、歯面粗さRa≤0.008μm、伝動精度ISO 1328グレード10以上のマイクロギヤで、マイクロモータや精密機器の伝動ニーズに適しています。

マイクロアレイとマイクロテクスチャ構造: 0.01 ～ 0.03 mm の間隔のマイクロアレイ突起 (光学部品用のマイクロ レンズ アレイなど) または 0.005 ～ 0.01 mm の深さのマイクロテクスチャが部品の表面に形成され、構造複製精度は 95% 以上で、変形や損失はありません。

3. 材料とプロセスの高い適応性

微細精密射出成形には、さまざまな材料特性や部品機能に基づいて、カスタマイズされたマッチングプロセスパラメータが必要です。

正確な材料選択: 成形精度に影響を与える不純物を避けるため、一般的な材料には LCP、POM、PC が含まれます。

プロセスパラメータの改良: 過剰な溶融せん断による微細構造の変形を避けるために、射出速度を 1 ～ 5 mm/s の範囲で正確に制御する必要があります。保持圧力を段階的に調整し、部品のさまざまな領域に異なる保持圧力を設定して、局所的な収縮を補償します。

厳格な環境管理: 金型の熱変形や部品の表面品質に影響を与える粉塵の付着を引き起こす温度変動を避けるため、生産環境は一定の温度、湿度、粉塵のない環境である必要があります。

II 微細精密射出成形品の製造工程

1.製品設計・金型開発

(1) プロダクトデザイン

構造設計: CAD ソフトウェアを使用して、微細構造の寸法と位置公差に注釈を付けることに重点を置いて、1:10 の拡大 3D モデルを描画します。トポロジー最適化を採用して冗長構造を削減し、微細構造と主要構造間の応力衝突を回避します。

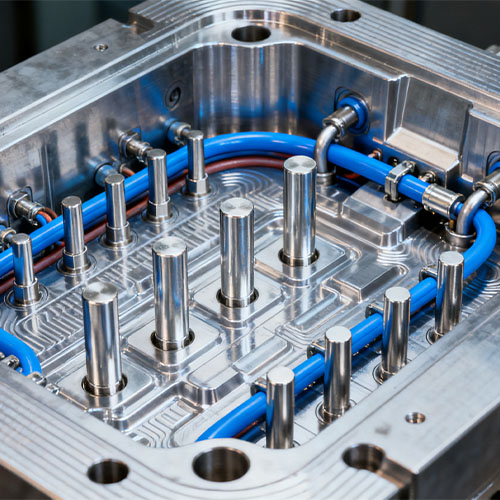

(2) 金型開発

金型材料: 金型キャビティは粉末冶金高速度鋼または単結晶ダイヤモンドでできており、耐摩耗性と表面精度を確保しており、金型寿命は 100,000 回以上です。

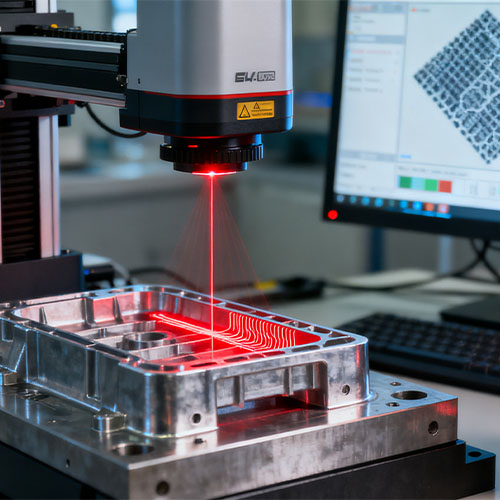

キャビティ加工: 低速ワイヤ EDM、集束イオン ビーム加工、ダイヤモンド工具旋削などの超精密加工技術を使用します。キャビティの表面を研磨して、微細構造の複製の精度を確保します。

2. 原料の準備と射出成形

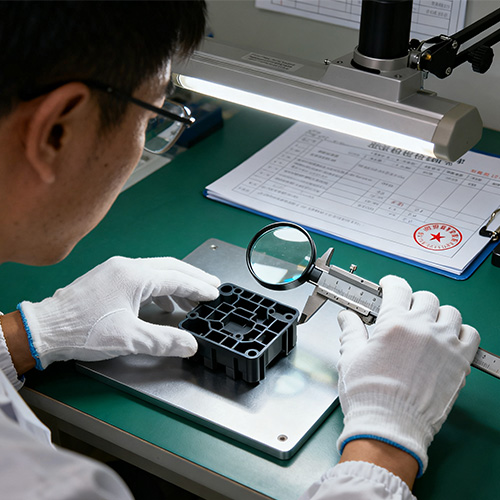

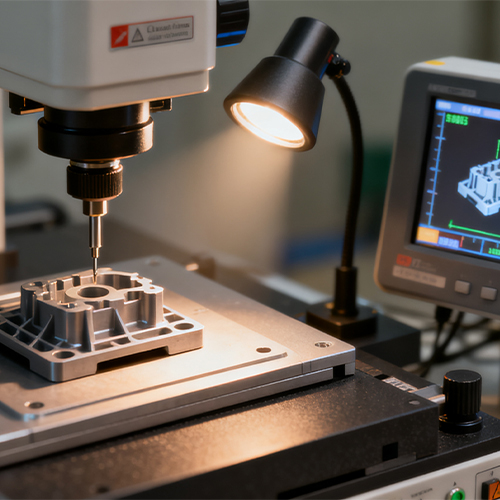

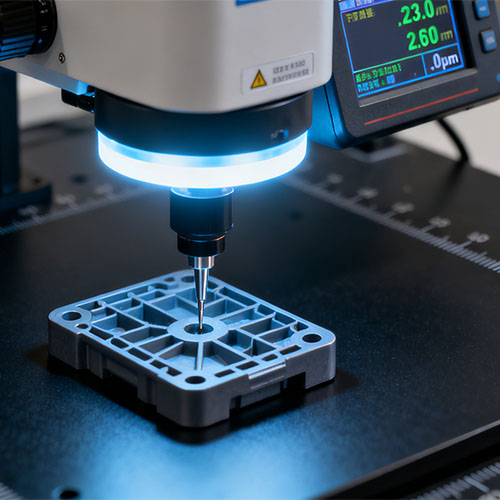

3.後処理と品質検査

P&M 微細精密射出成形(仕様)

P&M の微細精密射出成形の特徴と用途

1. マイクロエレクトロニクスおよび半導体産業）

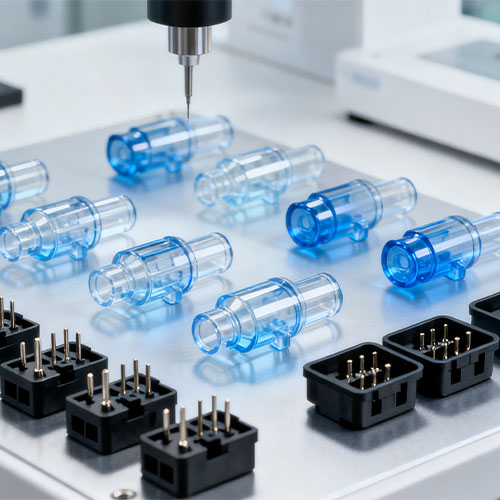

主な要件: 超小型サイズ、高絶縁、高温耐性、チップパッケージングやマイクロコネクタなどのコンポーネントに適応。

2. 医療低侵襲機器産業

主な要件: 生体適合性、高精度の微細構造、無菌性、低侵襲手術器具および診断機器への適応性。

3. 航空宇宙およびマイクロ機器産業

主な要件: 高い信頼性、過酷な環境への耐性、軽量、マイクロセンサーおよびナビゲーションコンポーネントに適しています。
