プラスチック射出ヒートシンク成形

プラスチック射出ヒートシンク成形は、溶融したプラスチックを射出成形プロセスにより専用の金型に注入し、冷却後、放熱機能を備えたプラスチック部品を製造する製造技術です。

プラスチックの軽量・低コストの利点と放熱構造設計を組み合わせたこの技術は、電子機器や自動車エレクトロニクスなどの分野で部品の蓄熱問題を解決するために広く使用されています。

P&M プラスチック射出ヒートシンク成形の紹介

金型の設計と製造

ヒートシンクの構造（フィンの密度、厚さ、放熱経路など）に合わせて金型キャビティを設計し、高精度加工（CNCフライス加工、放電加工など）を使用して金型の精度を確保し、公差は通常±0.02mm以内に管理されます。

原料の準備

熱伝導性フィラー（グラファイト、アルミニウム粉末、セラミック粒子など）を含む改質プラスチックが選択されます。一般的な基材には、PP、PA66、PPS などが含まれます。材料の高温耐性を確保しながら、熱伝導率を 10 ～ 50 W/(m・K) まで高めることができます (通常、長期耐熱性 ≥120℃ が必要です)。

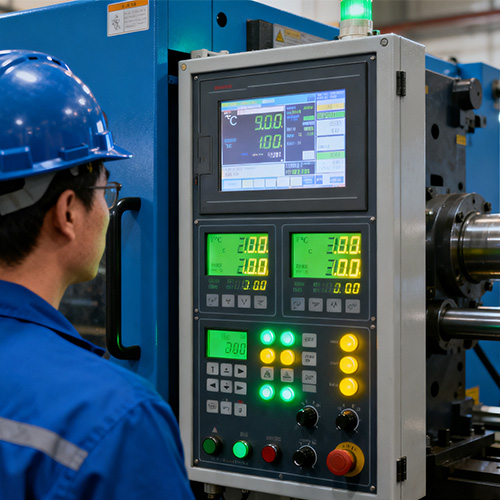

射出成形

溶融プラスチックを高圧 (50 ～ 150MPa) および高速 (50 ～ 200mm/s) で金型キャビティに射出し、保圧段階でプラスチックの収縮を補償し (保持圧力は通常射出圧力の 60% ～ 80%)、冷却して成形します (冷却時間は全サイクルの 40% ～ 60% を占めます)。

後処理

これには、脱型、バリ取り（凍結トリミングまたはレーザー切断によって実現可能）、表面処理（熱伝導性コーティングのスプレー、真空コーティングなど）が含まれます。また、一部の製品は組み立てが必要です（金属放熱ベースとの接着など）。

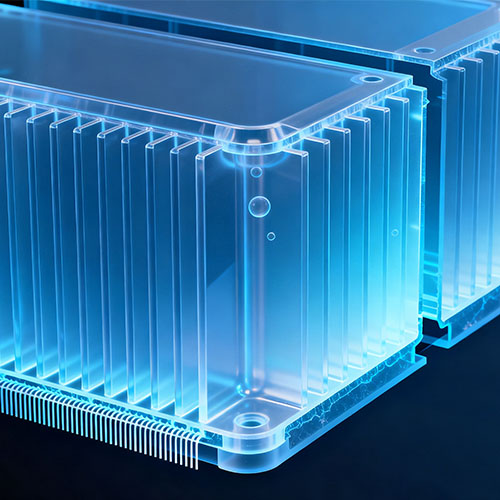

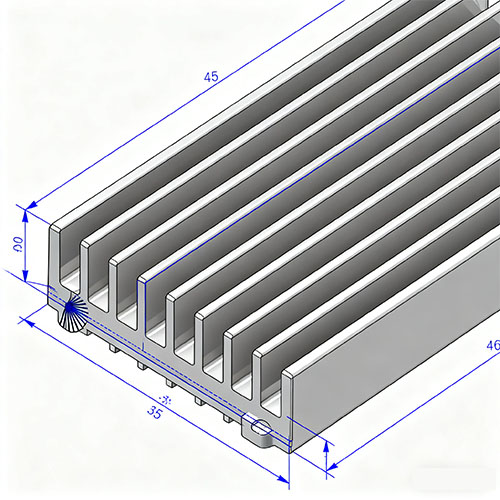

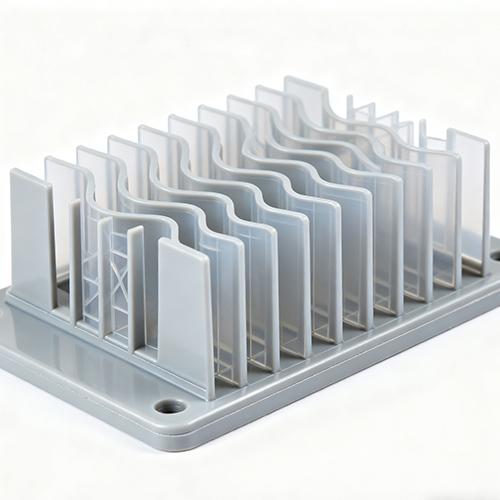

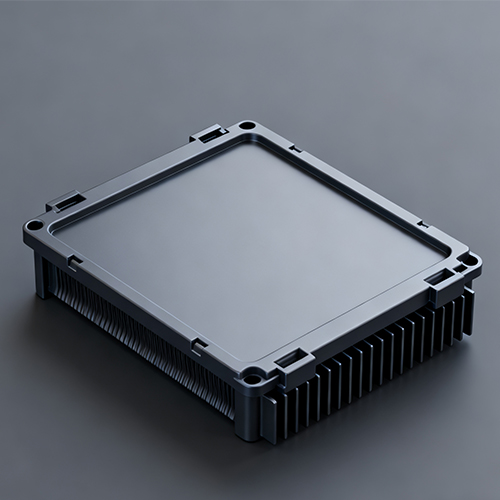

P&M プラスチック射出ヒートシンク成形品(仕様)

P&M プラスチック射出ヒートシンク成形の特徴と用途

一、技術的優位性と応用シナリオ

1. 技術的な利点

軽量：プラスチック製ヒートシンクの重量は、同じ体積の金属製ヒートシンクよりも 30% ～ 60% 軽く、ポータブル電子機器 (ラップトップ、ドローンなど) に適しています。

設計の柔軟性：溶接や接合を必要とせずに、複雑な構造（特殊形状のフィン、内蔵の放熱チャネルなど）をワンステップで形成できます。

コストメリット：金型の寿命が長く（最大100万サイクル以上）、量産効率が高く、製品単価は金属加工に比べて20%～40%低くなります。

2. アプリケーションシナリオ

家電：

ルーター、セットトップボックス、LEDランプ用の放熱モジュール。

カーエレクトロニクス：

車載ナビゲーション、ADAS システム、バッテリー管理システム (BMS) 用の放熱コンポーネント。

産業機器：

周波数変換器、センサー、充電パイルの放熱構造。

二、品質管理のポイント

放熱性能試験：

サーマルイメージャを使用してヒートシンクの表面温度分布を測定し、定格電力下でコンポーネントの温度が安全しきい値を超えていないことを確認します (たとえば、IC チップは通常 85℃ 以下を必要とします)。

寸法精度試験：

三次元測定機を使用して重要な寸法 (フィンの間隔、高さなど) を検出し、設計公差を確実に満たすようにします。

外観欠陥検査：

目視検査装置により材料不足、気泡、バリなどの欠陥がないかを検査し、合格率99.5％以上。

カスタマイズプロセス

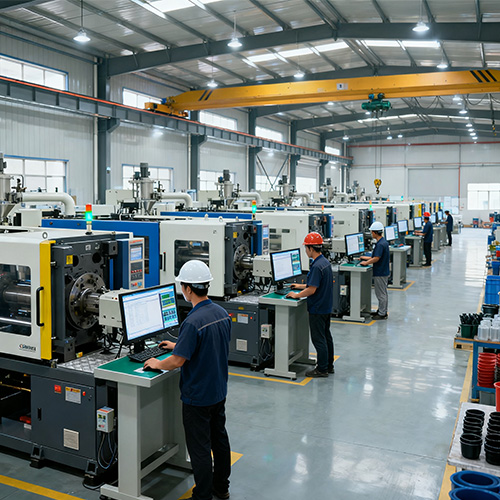

工場&会社概要

寧波プラスチック金属製品有限公司（P&M）は、プラスチック王国の金型都市と呼ばれる余姚に位置し、杭州湾橋の南端、上海の北、寧波港の東、国道329号線の緊密な二重線にあり、陸、海、空の交通をネットワーク化し、輸送を容易にしています。

豊富な技術力と科学的な管理手法、充実したアフターサービスにより、世界中のお客様から厚い信頼とご支持をいただいております。 P&Mでは、金型設計、プラスチック製品の製造、自動生産を実現するための開発および生産システムを改善しています。当社の主な製品は、プラスチック金型、プラスチック製品、金属製品の設計・製造です。当社の製品の90％はアメリカ、ヨーロッパ、ドイツ、日本、オーストラリアなどに輸出されています。当社は長年にわたり原材料の研究に注力してきました。同社は独自の商標と数十の特許を取得しており、金型製作と製品生産のためのより便利な技術サポートを提供しています。 P&Mは2008年から順迪金型工場という名前で国内事業を開始しました。そして2014年からは国際市場を開拓しました。当社は常に品質第一、時間第一の原則を遵守しています。お客様に最高品質の製品を提供するとともに、生産効率の最大化と生産時間の短縮に努めます。当社は創業以来一度も顧客を失ったことがないことをすべてのお客様に誇りに思っております。製品に問題がある場合は、積極的に解決策を模索し、最後まで責任を負います。

P&Mは市場志向を堅持し、生活の質を重視し、質の高いサービスと新製品の継続的な開発に注力し、より良い企業イメージを確立することを決意し、国内外の友人と幅広いビジネス交流と協力を行い、輝かしいものを創造します。

パッキング

ニーズに応じた梱包

1.航空便では、配達までに3〜7日かかります。

商品はDHL、Fedex、UPSで発送できます。

2.海によって、配達時間はあなたの港に基づいています。

東南アジア諸国へは約5〜12日かかります。

中東諸国へは約18〜25日かかります。

ヨーロッパ諸国へは約20〜28日かかります。

アメリカの国へは約28〜35日かかります。

オーストラリアまでは10～15日程度かかります。

アフリカ諸国へは約30〜35日かかります。

P&M バイクパーツは子供たちを中心に、安全、健康、楽しさをバランスさせ、子供たちの美しい子供時代に明るい彩りを添えることを目指しています。皆様と力を合わせて子どもたちのために尽力してまいりますので、よろしくお願いいたします。

子供の成長の道はレンガとタイルで舗装されています。

よくある質問

1.私たちは誰ですか?

当社は中国の浙江省に拠点を置き、2014年から北米(30.00%)、南ヨーロッパ(10.00%)、北ヨーロッパ(10.00%)、中央アメリカ(10.00%)、西ヨーロッパ(10.00%)、中東(10.00%)、東ヨーロッパ(10.00%)、南部に販売しています。アメリカ(10.00%)。私たちのオフィスには合計約51〜100人がいます。

2.品質を保証するにはどうすればよいですか?

大量生産の前には必ず試作サンプルを作成します。

出荷前に必ず最終検査を行ってください。

3.私たちから何を買うことができますか?

金型、プラスチック製品、金属製品、歯科製品、CNC加工。

4.他のサプライヤーからではなく、当社から購入する必要があるのはなぜですか?

当社は主にあらゆる種類の 3D デザイン、3D プリント、プラスチック金型のツールと製品を行っています。私たちは自社のエンジニアと工場を持っています。 3D デザイン - 3D プリント - 金型製作 - プラスチック射出までをワンストップで提供します。

5.どのようなサービスを提供できますか?

受け入れられた配送条件: FOB、CFR、CIF、EXW、FCA、DDP、DDU;

受け入れられる支払い通貨: 米ドル、ユーロ。

受け入れられた支払いタイプ: T/T、L/C、PayPal、ウェスタンユニオン、エスクロー;

話される言語: 英語、中国語、スペイン語、フランス語、ロシア語。

6.サービスの特徴は何ですか？

1. 製品や価格に関するお問い合わせは、24 時間以内に回答させていただきます。

2. よく訓練された経験豊富なスタッフが流暢な英語ですべてのお問い合わせにお答えします。

3. 申込時または販売期間中の問題解決のためのサポートの提供。

4. 同じ品質に基づいた競争力のある価格。

5. 量産品質と同じサンプル品質を保証します。
