プラスチック射出テーブルファン成形

プラスチック射出成形テーブルファン成形とは、プラスチック射出成形プロセスを通じてテーブルファンのコアプラスチックコンポーネント (ファンブレード、メッシュフレーム、ボディシェル、ベース、コントロールパネルなど) を製造する製造技術を指します。その主な特徴は、コンポーネントの軽量構造成形、安全保護設計、および換気と放熱、安全保護、マルチシナリオ配置などのテーブルファンの使用特性に応じた機能適応性を実現することです。従来の金属部品（重い、錆びやすい、高コスト）と比較して、プラスチック射出部品はテーブルファンの全体重量を40%〜60%削減します。同時に、柔軟な設計 (特殊な形状のファンブレードやカラフルなシェルを形成可能) と制御可能なコスト (プラスチック部品が 75% ～ 85% を占める) という利点もあります。これらは家庭の寝室、オフィス、書斎、小さな店舗などのシーンで広く使用されており、テーブルファンの携帯性、美観、低コストの大量生産を実現するための重要な製造技術です。

P&M プラスチック射出テーブルファン成形の紹介

1 プラスチック射出テーブルファン成形のコア特性

1. 軽量化と構造安定性の両立

テーブルファンは移動が簡単で安定して設置できる必要があり、プラスチック部品は軽量に基づいて構造強度を確保する必要があります。

ファンブレードの軽量設計: PP または ABS 薄肉射出成形が使用され、単一ファンブレードの重量は 20g 以下です。回転時の遠心力が小さいのでモーター負荷が軽減されます。ファンブレードのエッジは丸みを帯びており、回転中に気流ノイズが発生するのを防ぎます。

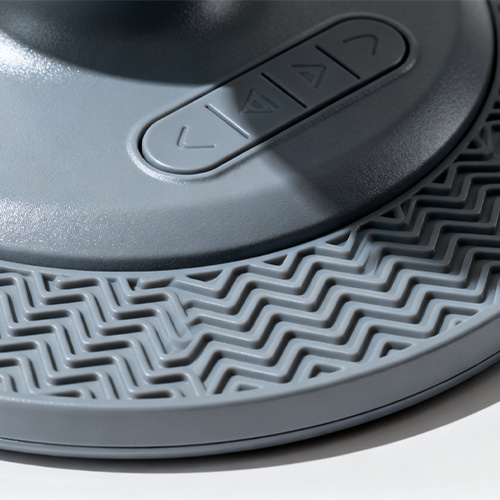

安定したベース構造：ベースは「上部が薄く、下部が厚い」設計を採用しており、上部と胴体の接続部の壁厚は2〜2.5mm、カウンターウェイト下部領域の壁厚は4〜5mmで、静的安定性基準を達成しています。ベースの底部には滑り止めフットパッドが射出成形されており、動作中にテーブルファンが滑るのを防ぎます。

ボディシェル強度: ボディシェルは ABS+10% GF 製で、耐衝撃強度 ≥ 25kJ/m 2 で、1m の高さからの落下に破損することなく耐えることができます。シェルモーターの取り付け位置は補強リブで設計されており、モーターの振動ストレスを分散し、寿命を延ばします。

2. 安全保護と換気効率の適応

プラットフォームファンはユーザーの安全を確保しながら通気性と放熱性を確保する必要があり、プラスチックコンポーネントの設計ではこの 2 つのバランスを取る必要があります。

3. 耐候性とシナリオ適応性

卓上ファンはさまざまな使用環境 (湿気の多い寝室や乾燥したオフィスなど) に適応する必要があり、プラスチック部品は目標とする耐候性を備えている必要があります。

II プラスチック射出テーブルファン成形の製造プロセス

1.製品設計・金型開発

(1) プロダクトデザイン

構造設計: ファンブレードのプロファイル曲線、メッシュフレームのメッシュサイズ、ベースカウンターウェイト領域の厚さの設計に重点を置いて、CAD ソフトウェアを使用して 3D モデルを描画します。主要な寸法公差に注釈を付けます。

(2) 金型開発

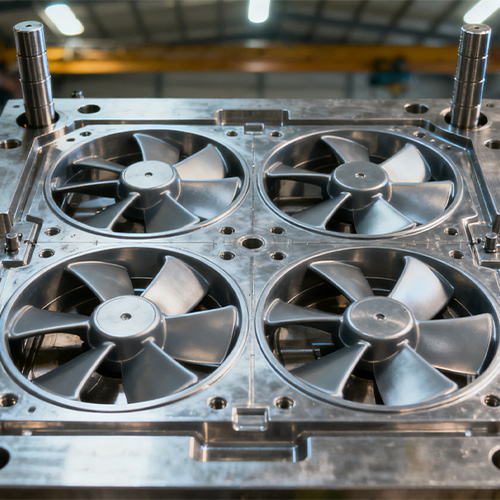

金型材料: H13 熱間加工金型鋼 (優れた耐摩耗性と 500,000 回以上の寿命) がファンブレードとボディシェル金型に選択されます。メッシュフレーム金型は P20 プリハードン鋼 (PP+GF 射出成形に適しており、コストも手頃) で作られています。

金型キャビティ設計: 均一な充填を確保するために対称的なレイアウトを持つ複数の金型キャビティが使用されます。複雑なブレードプロファイルの場合、3Dスキャンリバースモデリングテクノロジーを採用して、キャビティと設計モデル間の偏差が0.02mm以下であることを保証します。

2. 原料の準備と射出成形

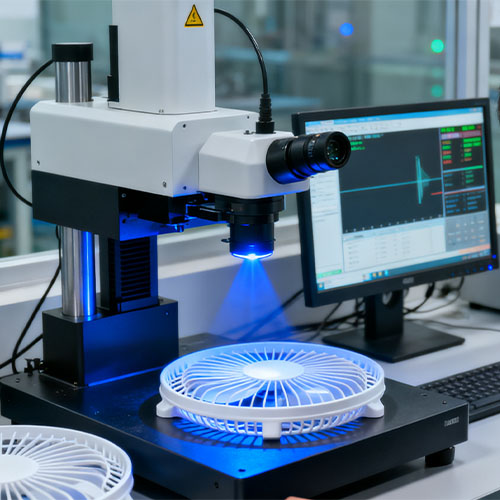

3. 後処理と品質検査

P&M プラスチック射出テーブルファンモールディング(仕様)

P&M プラスチック射出テーブルファン成形の特徴と用途

1. 自宅の寝室のシナリオ

基本的な要件：静か、軽量、美しい外観、寝室の狭いスペースと睡眠環境に適応します。

2.オフィスシナリオ

主な要件: シンプルで実用的、多機能の統合、オフィスのデスクトップの配置に適しており、オフィスの効率とスペース利用のバランスが取れています。

3. 小規模店舗のシナリオ

主な要件: 大風量、強力な耐候性、店舗 (コンビニエンス ストアや果物店など) のオープン環境に適しており、長期連続運転が必要です。

4. アウトドアレジャーのシナリオ

主な要件：防水性と防塵性、持ち運び可能で保管が簡単、中庭やキャンプなどの屋外シーンに適しており、わずかな風雨に耐えることができます。
