スクランブラーカスタムパーツ成形

また、当社はプラスチック原料サプライヤー、印刷メーカー等と協力関係を築き、原料の供給と印刷品質の確保に努めて​​おります。当社は豊富な経験と完璧なサプライチェーンを通じて、お客様の特定のニーズを満たす高品質のスクランブラーカスタム部品成形製品を提供することができます。同時に、当社は10年間の専門的な外国貿易サービスの経験があり、外国貿易プロセスを理解し、お客様により良いサービスを提供します。スクランブラーカスタムパーツ成形品では、主に射出成形金型による対応プラスチックパーツの製作が可能です。

カスタム周波数スクランブラー (通常、通信セキュリティ装置を指します) の部品プロセスは、一般的な精密射出成形の核心をはるかに超えています。 「高周波電子工学」「究極の電磁シールド」「高信頼構造設計」を統合したシステム工学です。目標は、シェルを作成するだけではなく、内部の高速デジタル回路と RF 回路の安定した機密動作を保証できる「ファラデーケージ」を構築することです。

�� コアプロセス: 電子的要件から物理的実装まで

プロセス全体は「電気的性能主導の構造設計」の原則を中心としており、次の 4 つの主要な段階に分けることができます。

フェーズ 1: エレクトロニクスと構造の綿密な共同設計

これがすべての仕事の基礎です。機械エンジニアは、構想段階から高周波 (RF) エンジニアや PCB レイアウト エンジニアと連携して作業する必要があります。

コアの制約を定義する: PCB サイズ、チップの発熱、アンテナの位置、RF コネクタ (SMA ヘッドなど) の種類と位置、放熱要件、そして最も重要な電磁適合性レベルを明確に定義します。

シールドキャビティ設計: これは構造設計の中核です。エンクロージャの内部は、デジタル回路、アナログ回路、RF 回路、電源を分離して相互干渉を防ぐために、複数の独立したシールド コンパートメントに計画する必要があります。コンパートメント間の接続には、正確な接地バネ片または導電性ガスケットの取り付け構造の設計が必要です。

放熱と信号の整合性: シールドを前提として、効率的な放熱経路 (サーマル グリース ガスケットの接触面や放熱歯の設計など) を計画します。すべての高速信号線と RF トレースが隔壁を通過する場合、電磁漏洩を防ぐためにシールドされたフィルター コネクタまたは特別に設計されたビア構造を使用する必要があります。

フェーズ 2: 主要な材料と特別なプロセスの選択

材料の選択は、シールドの有効性と信頼性を直接決定します。

シェル材質

推奨される解決策: アルミニウム合金 (6061、5052 など)。 CNC加工により複雑かつ精密な構造を実現し、その優れた導電性を活かして全面シールドを実現します。表面は導電性酸化処理が施されています。

高強度/複雑な部品のソリューション: 亜鉛アルミニウム合金をダイカストに使用し、その後銅およびニッケルメッキを施し、高いシールド効率 (SE) を実現します。

低コスト/軽量ソリューション: ABS/PC プラスチックの内壁に導電層を真空コーティング (スパッタリング) しますが、通常、シールド性能と耐久性は金属ソリューションに比べて低くなります。

接続とシール

シェルの接合面には、導電性シールストリップまたは金属ワイヤーメッシュガスケット用の取り付け溝を備えて設計する必要があります。

ボタンやインターフェイスの開口部には、保護ガラスまたは金属フィルターを使用する必要があります。

ネジを締めた後、ハウジングの 2 つの部分の間の抵抗が極めて低くなるよう (通常はミリオーム レベル)、すべてのネジ穴の周囲にきれいな金属ラップ表面を設計する必要があります。

フェーズ 3: 精密製造とシステム統合

精密機械加工：金属ハウジングは主に高精度CNC機械加工を採用し、RFコネクタの平面度、ネジ柱の精度、取り付け公差を確保します。ダイカストには精密な金型が必要です。

表面処理と二次加工：加工後のアルミニウム合金に導電酸化処理を施します。接触抵抗を減らすために、キーの接触面にさらに金メッキまたは銀メッキが必要な場合があります。次に、導電性ガスケット、アーススプリング、シールドフィルタースクリーンなどの付属品をすべて取り付けます。

システムの事前組み立て: PCB を取り付ける前に、シェルの導電性導通テストを実施して、各シールド コンパートメント間のラップ抵抗が設計仕様に準拠していることを確認する必要があります。

フェーズ 4: 厳格なテストと検証

通常の部品の外観検査や寸法検査とは異なり、スクランブラー部品が適格であるかどうかを確認する最後のチェックポイントです。

環境信頼性テスト: 過酷な環境でも構造が変形せず、シールドが破損しないことを確認するための、高温および低温のサイクル、湿熱、振動、衝撃のテストが含まれます。

電磁適合性試験

シールド効果テスト: 組み立てられた空のシェルは、外部無線周波数干渉に対するシールド能力と内部信号放射に対する抑制能力について、無響室でテストされます。

システムレベルのEMCテスト: PCBの取り付け後、設計が国家軍事規格(GJB)、MIL-STD-461、またはFCC/CE規格などに適合しているかどうかを検証するために、マシン全体の放射性エミッションおよびイミュニティテストが実施されます。

長期的な電気的性能の監視: 温度サイクルおよび振動プロセス中に、主要な信号経路のインピーダンスとシールド キャビティの接地抵抗を継続的に監視して、安定した電気的性能を確保します。

�� ポイントとパートナー選定

核心的な矛盾: 「最適なシールド効果」、「放熱効率」、「構造強度/重量」、「コスト/製造可能性」のバランスを常に追求します。

設計の反復: このプロセスはシミュレーション主導に大きく依存します。型開きまたは加工の前に、電磁シミュレーション ソフトウェア (CST、HFSS など) を使用して、シールド キャビティの設計をシミュレーションおよび最適化する必要があります。

パートナー: 射出成形や通常の CNC しか理解していないメーカーを決して選択しないでください。軍需産業、航空宇宙、ハイエンド通信機器向け部品の製造経験を持つサプライヤーを探す必要があります。シールド、接地、EMC などの概念を理解し、対応するテスト データと提案を提供できる必要があります。

当社は高品質なスクランブラーカスタムパーツ成形品の製造をご提供するスクランブラーカスタムパーツ成形品メーカーです。スクランブラーカスタムパーツ成形品のカスタマイズ・開発なら当社にお任せください。当社は専門的な射出成形金型設計と成熟した製造技術を備えており、製品設計、金型製作、製品生産、製品梱包、製品輸送までのワンストップサービスを提供し、あらゆる段階でお手伝いします。当社に来ていただく限り、製品の品質、生産時間、情報対話などの面で満足していただける究極のサービスを提供します。

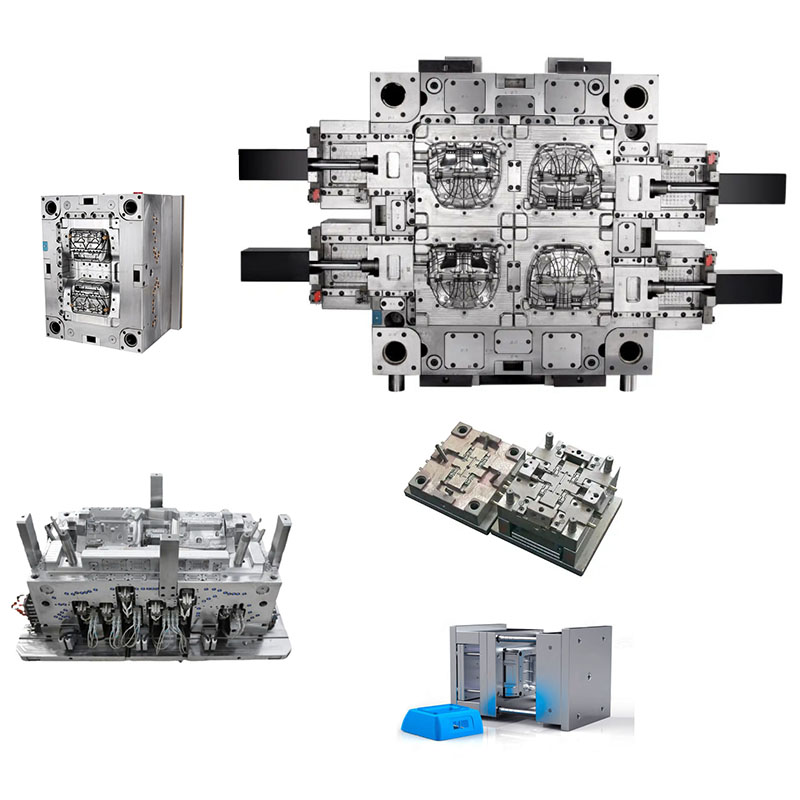

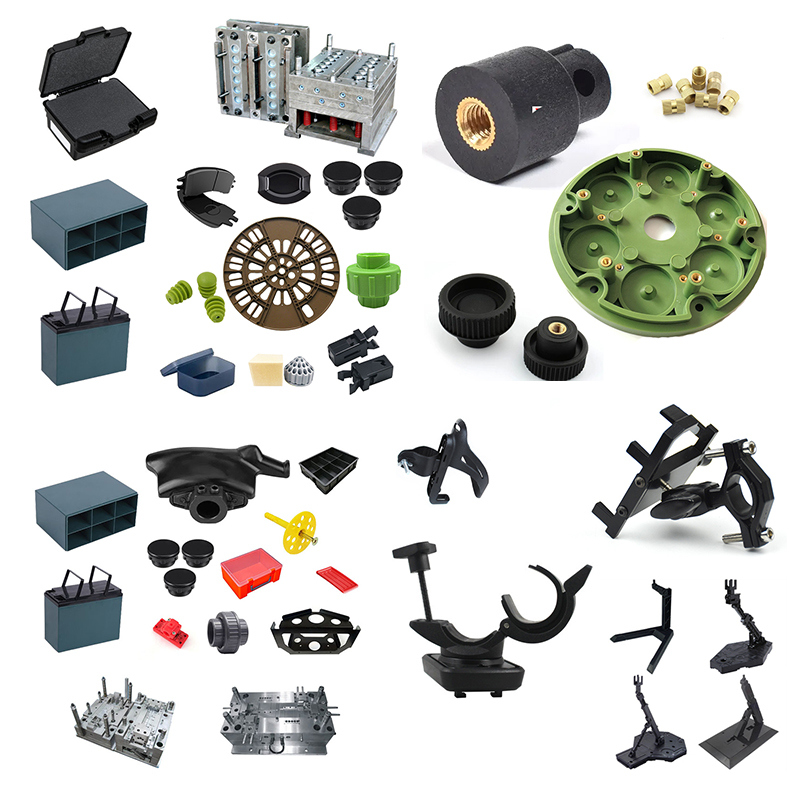

プラスチック射出成形金型の製作

プラスチック成型仕様

金型設計:

取引プロセス:

金型試験:

製品の梱包

工場

私たちはカスタムプラスチック金型工場です。私たちの工場はプラスチック射出成形金型メーカーです。私たちはプロのカスタムプラスチック金型で17年の経験と10年の外国貿易の経験があります。当社はカスタムプラスチック金型のサプライヤーです。カスタムプラスチック金型サービスを提供できます。当社の工場では射出成形プラスチック部品の製造が可能であり、製品の品質はお客様にご満足いただけます。

当社には 50 台以上のハイエンドマシンと数百人のエンジニアとデザイナーがいます。製品設計～金型製作～製品生産～製品梱包～輸送までワンストップで対応致します。当社には完全な生産チェーンがあります。あらゆるご要望にお応えいたします。

当社が提供するサービス:

プロフェッショナルなカスタム金型サービス、プラスチック金型の設計と製造。プラスチック製品の生産、製品設計、金型設計、ブロー金型のカスタマイズ、回転金型のカスタマイズ、ダイカスト金型のカスタマイズ。 3D プリンティング サービス、CNC 製造サービス、製品パッケージ、カスタマイズされたパッケージ、出荷サービス。

私たちは常に品質第一、時間第一の原則を遵守します。お客様に最高品質の製品を提供するとともに、生産効率の最大化と生産時間の短縮に努めます。当社は創業以来一度も顧客を失ったことがないことをすべてのお客様に誇りに思っております。製品に問題がある場合は、積極的に解決策を模索し、最後まで責任を負います。

よくある質問

Q1: 商社ですか、それともメーカーですか?

A: 私たちはメーカーです。

Q2.見積もりはいつ入手できますか?

A: 通常、お問い合わせをいただいてから2日以内にお見積りをさせていただきます。

非常にお急ぎの場合は、まずお見積りをさせていただきますので、お電話いただくかメールでお知らせください。

Q3.金型の納期はどれくらいですか？

A: すべては製品のサイズと複雑さによって異なります。通常、リードタイムは25日です。

Q4. 3D 図面がないのですが、新しいプロジェクトをどのように始めればよいですか?

A: 成形サンプルを提供していただければ、3D 図面デザインの完成をお手伝いします。

Q5.出荷前に製品の品質を確認するにはどうすればよいですか?

A：あなたが私たちの工場に来ず、検査のための第三者もいない場合、私たちはあなたの検査労働者として働きます。

プロセスレポート、製品のサイズ構造と表面の詳細、梱包の詳細など、生産プロセスの詳細をビデオで提供します。

Q6.支払い条件は何ですか?

A: 金型の支払い: 事前に T/T によって 40% のデポジット、最初の試用サンプルを送信する前に 30% の 2 番目の金型の支払い、最終サンプルに同意した後の 30% の金型残高。

B: 生産支払い: 事前に 50% のデポジット、最終商品を発送する前に 50%。

Q7: 私たちのビジネスを長期的かつ良好な関係にするにはどうすればよいですか?

A:1.当社は、お客様に最高品質の製品を提供できるよう、優れた品質と競争力のある価格を維持しています。

2. 私たちは、お客様がどこから来たとしても、すべてのお客様を友人として尊重し、誠実に取引し、友達になります。
